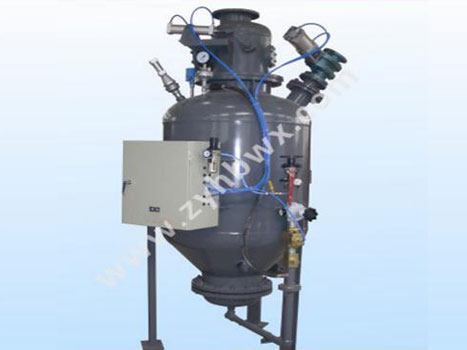

AL型浓相气力输送泵

AL型浓相气力输送泵(参考工艺系统简图第三部分) AL型浓相气力输送泵系列为引进瑞典菲达公司,澳大利亚AB公司,美国艾伦公司技术,结合我公司多年实践应用,我公司产品已用于电厂粉煤灰、炉底渣、石灰石粉及水泥、水泥生料、矿粉、粮食等粉粒状物料的输送。 AL型浓相气力输送泵与同类产品及机械输送相比较,具有以下特点。

1,、灰气比(混合比)高,输灰管长度在200米内可达1:20~35以上。

2、工作压力低(一般在0.1~0.2MPa)流速低。在提高输送效率的同时,有效的减少了管道的磨损,降低了压缩空气耗量。

3、自动化程度高,操作简单灵活,利用PLC控制对整个输送过程实行全自动控制。

4、关键部件,如进、出料阀、泵体、控制元件等寿命长,且按通用规范设计、互换性、通用性强。料位计、压力变送器、电磁阀等主要电器元件都采用进口件。

5、输送管路布置灵活,能方便的实行集中、分散、大高度、长距离输送。

6、由于在密封管道中输送物料,可严格保证物料品质,使其不受潮、无粉尘污染、不受各种气候影响,有利于生产和环境保护。 主要技术参数及外形尺寸

(一)AL型浓相气力输送泵主要技术参数:

参数 型号
AL0.6 AL1.0 AL1.5 AL2.0 AL2.5 AL3.0 AL5.0
泵体内径(mm)
800 1000 1200 1400 1400 1600 2000
总容积(m³)
0.6 1.0 1.5 2.0 2.5 3.0 5.0
配用输送管径(㎜)
DN80 DN100~125 DN100~150
使用温度(℃)
≤200
输送距离(m)
>1300
设计压力(Mpa)
0.78
主要材质
Q235-B

(二)AL型浓相仓泵气力除灰单仓泵实体图及外形图

(三)设备外形尺寸及接口尺寸表(㎜)

型号 代号
AL-0.6
AL-1.0
AL-1.5
AL-2.0
AL-2.5
AL-3.0
AL-5.0
A Φ816 Φ1020 Φ1200 Φ1420 Φ1420 Φ1624 Φ2028
B M20X400 M20X400 M20X400 M20X400 M20X400 M20X400 M20X400
C Φ780 Φ1150 Φ1350 Φ1550 Φ1550 Φ1600 Φ2000
H 1560 1710 1990 2002 2002 2300 2700
H1 2165 2415 2640 2700 2835 3120 3460
H2 2715 2900 3165 3315 3510 3760 4265
H3 1810 1980 1895 2000 2000 2260 2260
R 360 395 430 450 450 500 550
a DN200 PN1.0
b DN80 DN80 DN100 DN100 DN100 DN100 DN150
C DN40 DBN40 DN40 DN50 DN50 DN50 DN50
d DN40 DN40 DN40 DN80 DN80 DN80 DN80
