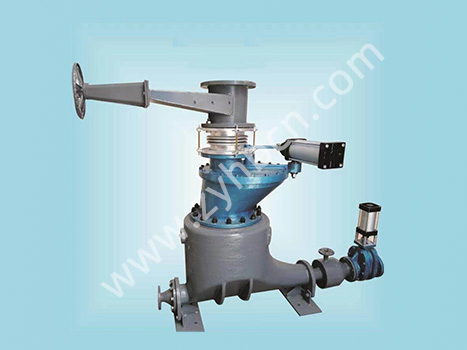

AV输送泵

AV输送泵作为输送设备主体,主要包括以下部件:AV输送泵本体、气动进料阀、气动出料阀、进气组件以及配套管路部件等。
(1)AV输送泵进料阀:
系统设计时,在AV输送泵上部进料口处设置1只气动进料阀(旋转阀),该进料阀采用DN200气动旋转阀。该阀具有密封性能好、耐磨性强、耐高温、开关无卡瑟现象、无卡灰或积灰现象、使用寿命长等特点。
a.产品特点:
气动旋转阀阀门通过旋转轴带动阀板运动,使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆、密封填料不与介质直接接触,延长了气动执行机构的使用寿命。轴密封处物料无外漏。阀体采用精密铸钢件,密封填料采用耐磨耐高温氟橡胶密封件,阀板与阀座间密封面采用耐磨硬质合金材料,表面光滑,硬度60~70HRC。
AV输送泵作为输送设备主体,主要包括以下部件:AV输送泵本体、气动进料阀、气动出料阀、进气组件以及配套管路部件等。
(1)AV输送泵进料阀:

系统设计时,在AV输送泵上部进料口处设置1只气动进料阀(旋转阀),该进料阀采用DN200气动旋转阀。该阀具有密封性能好、耐磨性强、耐高温、开关无卡瑟现象、无卡灰或积灰现象、使用寿命长等特点。
a.产品特点:

气动旋转阀阀门通过旋转轴带动阀板运动,使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆、密封填料不与介质直接接触,延长了气动执行机构的使用寿命。轴密封处物料无外漏。阀体采用精密铸钢件,密封填料采用耐磨耐高温氟橡胶密封件,阀板与阀座间密封面采用耐磨硬质合金材料,表面光滑,硬度60~70HRC。
b.工作原理:

气动执行机构通过转轴和摆臂使得阀板转动,阀板与密封面之间加载螺旋压缩弹簧,弹簧力始终使阀板密封面与密封环面紧密贴合,且又允许阀板在垂直方向移动,从而有助于补偿阀门零部件的热胀冷缩,并能克眼任何背压变化对密封的影响,还能防止颗粒状介质进入密封面之间。阀板密封面对密封环面在切线方向上的摩擦力之差使得阀板能在启闭过程中产生自转,此特性使得密封面之间会产生研磨、抛光作用。所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。
c.技术参数:
● 公称通径:DN200
● 公称压力:1.0—1.6MPa
● 气动执行器工作压力:0.3—0.6MPa
● 温度:≤200℃
● 介质:粉煤灰、灰渣、石灰石粉、白灰粉、兰炭粉、固体颗粒、气体。
(2)AV输送泵(灰槽泵)出料阀:

系统设计时,在每套除尘器设置1台气动出料阀,该阀门选用气动双闸板出料阀。该阀具有密封性能好、耐磨性强、耐高温、启动负荷小、无卡灰或积灰现象、使用寿命长等特点。

a.产品特点:
本阀门为双闸板阀,关闭后任何方向全部密封。阀体采用精密铸件,密封填料采用耐磨耐高温氟橡胶密封组件,阀板与阀座间密封面采用耐磨硬质合金材料或耐磨增韧结构陶瓷,表面光滑,硬度可达60~70HRC。
b.工作原理:
当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封性,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔。
c. 技术参数:
●公称通径:按系统定制
●公称压力:1.0-1.6MPa
●气动执行器工作压力:0.4-1.0MPa
●温度:200℃
●介质:粉煤灰、灰渣、石灰石粉、白灰粉、兰炭粉、固体颗粒、气体。
(3)进气组件及助吹装置:

系统设计时,每组AV输送泵输送系统设置1套进气组件以及1套助吹装置,进气组件及助吹装置均包括手动球阀、气控阀、调压阀以及止回阀等。

气动执行机构通过转轴和摆臂使得阀板转动,阀板与密封面之间加载螺旋压缩弹簧,弹簧力始终使阀板密封面与密封环面紧密贴合,且又允许阀板在垂直方向移动,从而有助于补偿阀门零部件的热胀冷缩,并能克眼任何背压变化对密封的影响,还能防止颗粒状介质进入密封面之间。阀板密封面对密封环面在切线方向上的摩擦力之差使得阀板能在启闭过程中产生自转,此特性使得密封面之间会产生研磨、抛光作用。所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。
c.技术参数:
● 公称通径:DN200
● 公称压力:1.0—1.6MPa
● 气动执行器工作压力:0.3—0.6MPa
● 温度:≤200℃
● 介质:粉煤灰、灰渣、石灰石粉、白灰粉、兰炭粉、固体颗粒、气体。
(2)AV输送泵(灰槽泵)出料阀:
系统设计时,在每套除尘器设置1台气动出料阀,该阀门选用气动双闸板出料阀。该阀具有密封性能好、耐磨性强、耐高温、启动负荷小、无卡灰或积灰现象、使用寿命长等特点。

a.产品特点:

本阀门为双闸板阀,关闭后任何方向全部密封。阀体采用精密铸件,密封填料采用耐磨耐高温氟橡胶密封组件,阀板与阀座间密封面采用耐磨硬质合金材料或耐磨增韧结构陶瓷,表面光滑,硬度可达60~70HRC。
b.工作原理:

当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口通入时,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹力始终使阀板压向阀座保证阀门的密封性,又容许阀板在垂直上下方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自行清扫阀门内腔。
c. 技术参数:
●公称通径:按系统定制
●公称压力:1.0-1.6MPa
●气动执行器工作压力:0.4-1.0MPa
●温度:200℃
●介质:粉煤灰、灰渣、石灰石粉、白灰粉、兰炭粉、固体颗粒、气体。
(3)进气组件及助吹装置:
系统设计时,每组AV输送泵输送系统设置1套进气组件以及1套助吹装置,进气组件及助吹装置均包括手动球阀、气控阀、调压阀以及止回阀等。

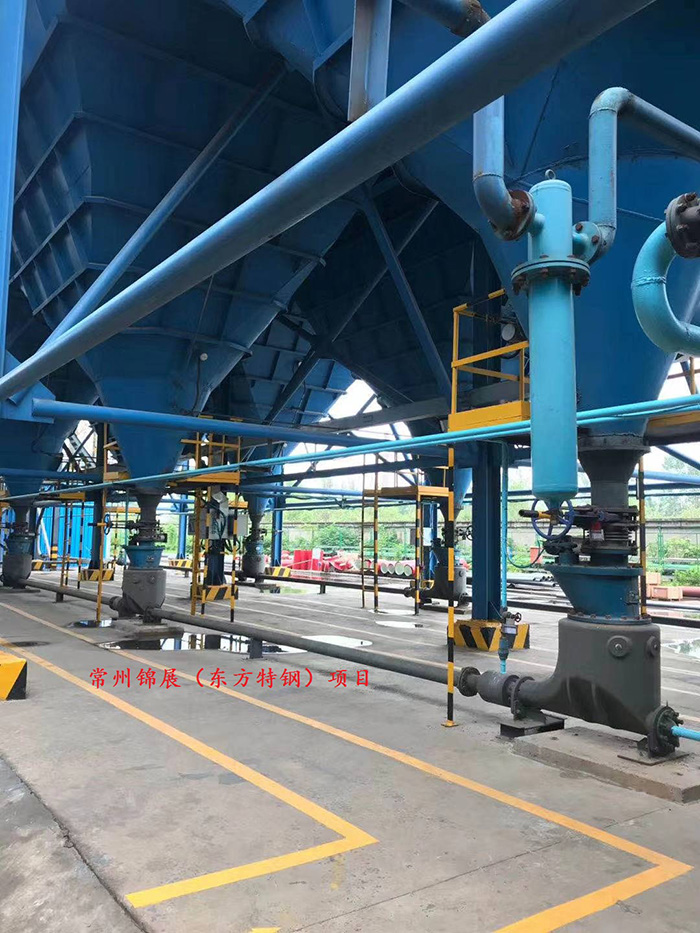

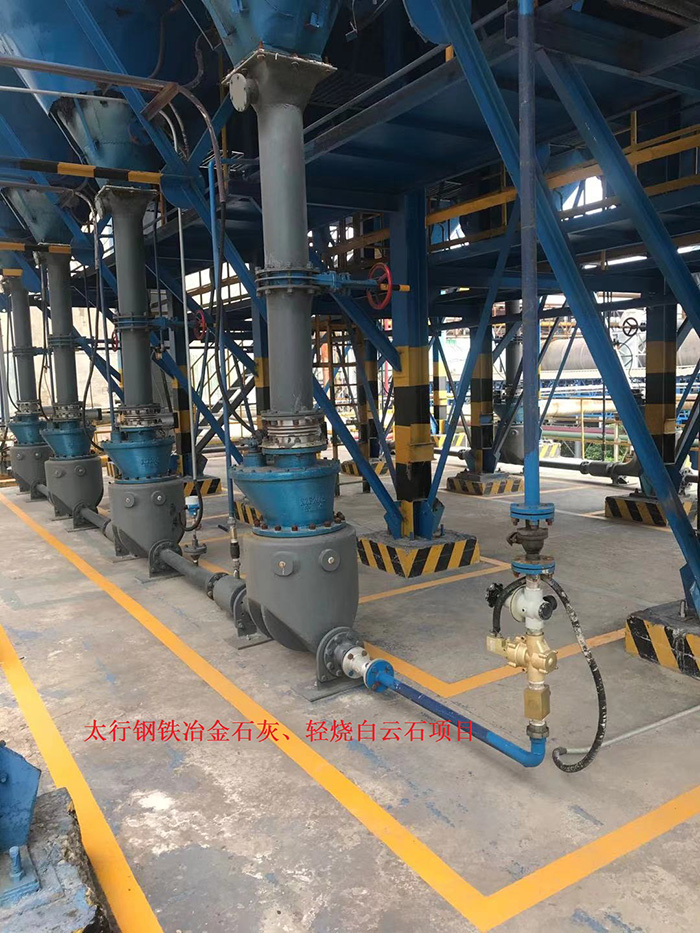

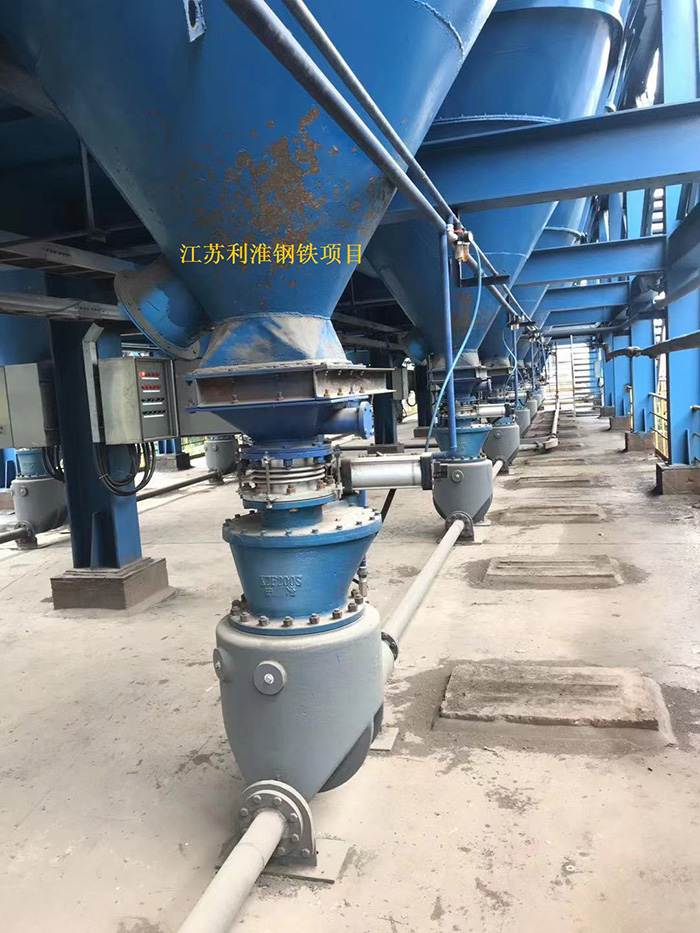

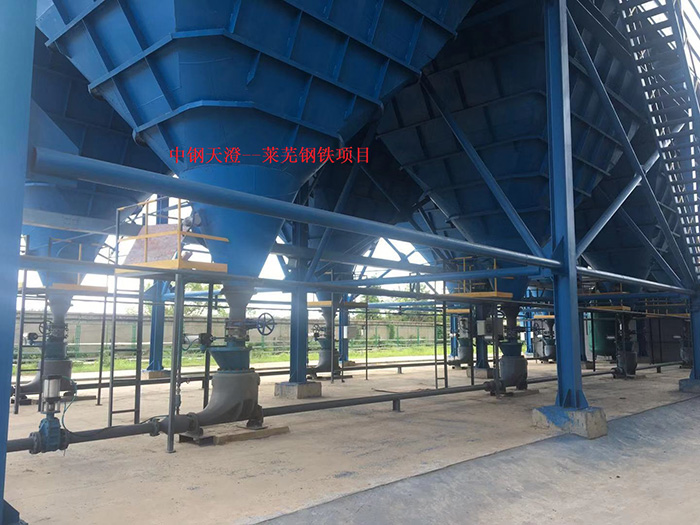

实际案例:
